高低溫沖擊試驗箱（分體式）

高低溫沖擊試驗箱（分體式）采用分體式設計，箱體系統工作部分與工作室部分獨立模塊設計，按需定制。測試系統結構可分為高溫槽（預熱區），低溫槽（預冷區）二部分，通過控制移動式提籃（試驗樣品放置區）快速移動到低溫槽或高溫槽的方式，達到快速冷熱沖擊試驗。

類別:

冷熱沖擊試驗箱

關鍵詞:

科訊精密儀器

手機：18688631772 18925806499

聯系我們

立即咨詢

產品介紹

產品規格 : 滿足17L~1000L標準容積選型和非標定制

產品介紹：高低溫沖擊試驗箱（分體式）采用分體式設計，箱體系統工作部分與工作室部分獨立模塊設計，按需定制。測試系統結構可分為高溫槽（預熱區），低溫槽（預冷區）二部分，通過控制移動式提籃（試驗樣品放置區）快速移動到低溫槽或高溫槽的方式，達到快速冷熱沖擊試驗。

產品別名：分體式高低溫沖擊試驗箱，分體冷熱沖擊箱，分段式風冷高低溫沖擊試驗箱，分組式兩箱溫度沖擊試驗箱……

高低溫沖擊試驗箱（分體式）：采用分體式設計，箱體系統工作部分與工作室部分獨立模塊設計，按需定制。測試系統結構可分為高溫槽（預熱區），低溫槽（預冷區）二部分，通過控制移動式提籃（試驗樣品放置區）快速移動到低溫槽或高溫槽的方式，達到快速冷熱沖擊試驗。適用于考核整機產品、元器件、零部件、材料等經受溫度急劇變化的能力。

應用領域：半導體芯片、科研院校、質檢、新能源、光電通訊、航天軍工、汽車行業、LCD顯示、醫療等科技產業。

滿足標準：GJB 150.3、GJB 150.4、GJB150.5、GB/T 2423.1、GB/T 2423.2、JESD22-A106B、MIL-STD-810G、MIL-STD-202G

溫度循環曲線示意圖：

特點

» 分體式結構設計，靈活移動，不受電梯、門口限制。

» 2溫區沖擊法，試驗樣品在提籃內上下移動式進行冷熱沖擊試驗，最大限度的減少了冷熱沖擊時的熱負載，縮短了溫度恢復時間。

» 可連續沖擊1000次無需除霜，超低除霜次數，減少等待時間，大幅提升試驗效率。

» 采用電子膨脹閥技術+創新控制系統，產品高效節能＞45%，壽命延長1/3以上。

» 冷熱沖擊機構移動時間在5秒內，符合MIL, IEC, JIS等規范。

» 高規格專業設計，可按試驗要求和樣品大小定制提籃水平左右移動式，三箱（換氣式）和浸液式?jīng)_擊方式冷熱沖擊試驗箱。

» 符合溫度循環TC ,冷熱沖擊試驗，熱應力試驗，性能檢測。

*可定制任意規格參數非標機型

高低溫沖擊試驗箱（分體式）
型號Model			KS-GDW2-49L A/B/C	KS-GDW2-100L A/B/C	KS-GDW2-150L A/B/C	KS-GDW2-250L A/B/C	KS-GDW2-450L A/B/C	KS-GDW2-1000L A/B/C
吊籃容積（L）			49 L	100 L	150 L	250 L	450 L	1000 L
結構大小	吊籃尺寸	寬W	400	500	600	700	800	1000
		深D	350	500	500	600	800	1000
		高H	350	400	500	600	700	1000
	視窗大小	寬W*高H	210*300	320*430	320*430	320*430	320*430	390*540
性能指標	高溫槽	溫度范圍	+60℃~+200℃
		儲熱時間	RT（室溫）~+200℃,≤30min
	低溫槽	溫度范圍	-10℃~-80℃
		預冷時間	RT（室溫）~-75℃,≤50min
	提(吊)籃	溫度沖擊范圍	A：-40~+150℃，B：-55~+150℃，C：-65~+150℃
	溫度波動度		≤±0.5℃
	溫度均勻度		≤2.0℃
	溫度偏差		≤±2.0℃
	吊籃轉換時間		5s
	溫度恢復時間		≤ 5min
	整機功率（KW）		7.75	12.5	21.25	28.35	37.9	50
試驗方式			氣動切換，吊籃垂直上下移動式
噪音（dB）			≤72	≤72	≤72	≤75	≤75	≤75
循環測試不除霜次數			1000次（中途不除霜選配）
冷卻方式			風冷或水冷
箱體材質		內箱	SUS #304不銹鋼
		外箱	冷軋鋼板+雙面靜電噴塑工藝處理，科訊標準藍灰
		保溫	超細玻璃棉
使用環境溫度			風冷環境溫度要求5~ +30℃/水冷環境溫度要求+5~ +40℃（水冷需要裝水塔或冰水機）
標準配件			隔熱玻璃觀窗1個、樣品架兩片、測線孔直徑50mm*1、電源線、說明書
電源			AC380V±10% 50Hz,3P5W

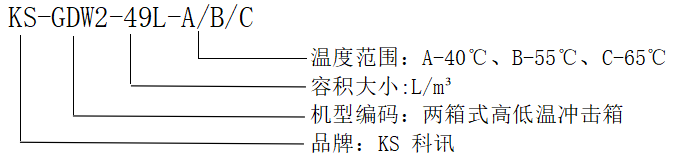

型號說明
